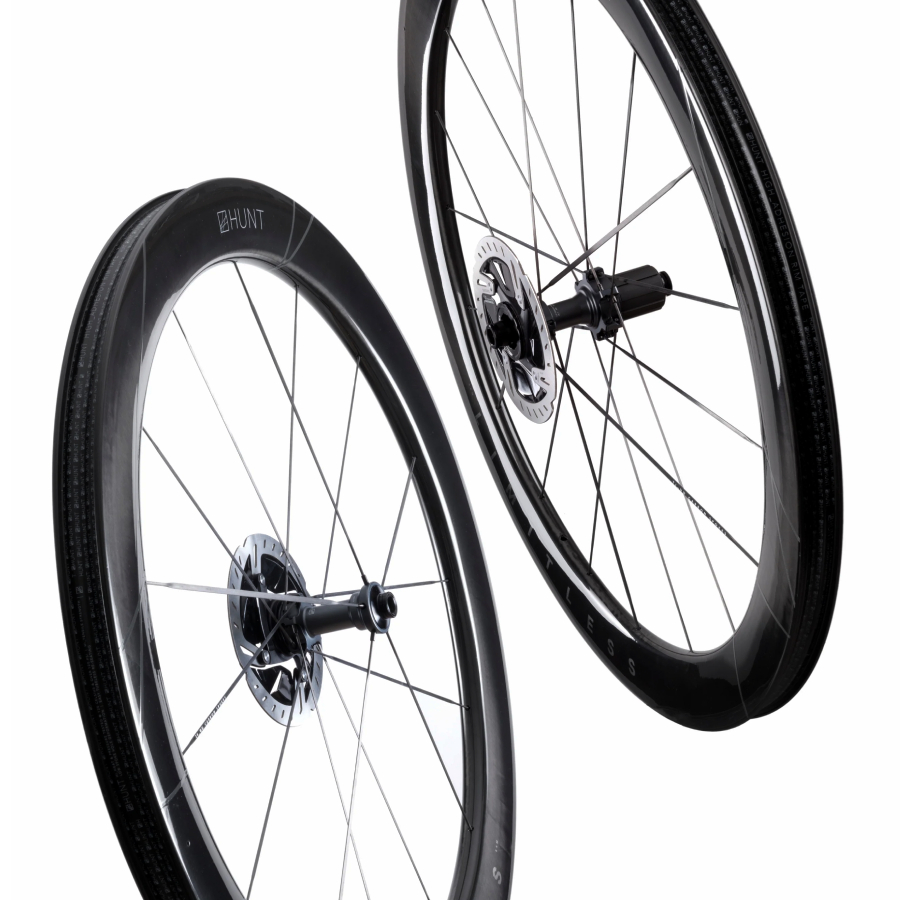

HUNT 5AM LIMITLESS TI_UD CARBON SPOKE WHEELSET - FD 58 X RD 55 / FW 35 X RW 30

HUNT 5AM LIMITLESS TI_UD CARBON SPOKE WHEELSET

The Fastest All-Round Road Racing Wheel System on the Planet

FD 58 X RD 55 / FW 35 X RW 30 / INT W 23 / 1,212 GRAM / HOOKED RIM / H_CARE

UCI APPROVED

PRO REVIEW

“더 넓어서 더 부드럽고 더 부드러워서 더 편안하고 빨랐다. 이상적인 세계에서 속도를 위한 무게의 희생은 없으며 그러한 목표를 추구하며 이 휠은 타협하지 않았고 더 가볍고 더 넓고 더 빠르고 더 즉각적인 반응성을 보였다.”  Ama Nsek. 3x US National Champion.

MAGAZINE NEWS

https://road.cc/tech-news/the-fastest-all-round-road-racing-wheel-system-hunt-has-ever-made-or-tested

https://bikerumor.com/hunt-5am-limitless-ultralight-aero-road-wheels-with-carbon-spokes/

THE PURPOSE

현대 로드 레이싱의 요구를 위해 개발된 Hunt 5AM Limitless Wheelset은 프로 펠로톤에서 현재 사용중인 휠들을 능가하는 all-round speed를 실현하고자 하였으며 최고 수준의 로드 레이싱에서 노골적인 성능의 새로운 벤치마크를 세우고자 개발된 휠셋이다. 10년간의 휠 개발, 소재 개발 그리고 공기역학과 실전 테스트를 기반으로 Hunt 5AM Limitless Wheelset은 최고의 성능을 위한 하나의 완전한 시스템으로 접근하면서 개발되었으며 각 부품들은 HUNT 5-Stage Aero Development process을 통해서 연구되고 검증되어 실험실의 데이타를 넘어서 실제 레이싱 상황에서 보다 빠른 휠셋으로 구현되도록 하였다.

TECHNOLOGY

헌트 자체 개발팀에 의해 개발된 HUNT 5AM Limitless Wheelset은 휠 디자인에 있어 라이더를 우선하는 접근법을 채택한 최신 기술을 보여준다. 라이더가 자전거에 탄 실제 상황에서 휠셋이 어떻게 성능을 발휘하는지 이해하기 위해서 디자인된 새로운 테스트 프로토콜로 얻어진 수 년간의 공기역학 학습을 결합하여 단순히 하나의 테스트 방법에 의존하지 않고 5단계의 공기역학 개발과정을 활용하였다. 이는 각 단계 별로 상이한 질문들에 답을 하고 휠셋 성능에 대한 전체적인 이해도를 완성하는 과정으로 이러한 여러 계층의 개발 과정과 헌트 특허인 Limitless Width Aero Technology를 통해서 공기역학과 무게 사이의 최적의 균형을 확보할 수 있는 성능을 최대화하여 60mm 이하에서 가장 빠른 휠셋을 개발하고자 하였다. 아래 WHITE PAPER를 다운로드받으시면 자세한 SCOPE ARTECH 6, ROVAL RAPID CLX2 & CLX3, EVNE 4.5 PRO, RESERVE 57/64, DTSIWSS 55 ARC DICUT DB 등과 공기역학성능을 비교한 자료를 확인 가능합니다.

전륜의 경우 공기를 가장 먼저 접하기에 드래그(drag)를 줄일 수 있는 가장 큰 기회가 있는 곳으로 림의 높이와 폭을 증가시키면서 동시에 스포크 수를 줄이고 히든 니플을 적용하고 허브 두께를 줄임으로써 회전 드래그 (rotational drag)를 최소화하여 드래그를 최대한 줄이고자 하였다. 이를 통해서 가장 중요한 전륜에서 측풍 안전성의 회손없이 공기역학 효율성을 최대화하였다. 후륜의 경우 전륜과 프레임과 라이더를 통과하며 혼란스러운 공기흐름(turbulent airflow)을 만나게 되기에 후륜의 공기역학적 이득이 전체적인 시스템 차원에서 보면 덜 중요하게 됩니다. 이러한 전체적인 판단하에 후륜의 공기역학 효율 향상은 무게를 줄이고 파워 전달력을 최대화함으로써 얻을 수 있기에 후륜의 림은 더 낮고 좁은 림을 적용하고 추가적인 스포크를 체결함으로써 반응성을 향상시키고 와트당 파워 전달력을 향상시켰습니다.

R&D WHITE PAPER

https://cdn.shopify.com/s/files/1/0686/6341/files/5AM_UD_White_Paper.pdf?v=1773917879

FEATURES

• ADVANCED CARBON STRUCTURE: 5AM Limitless 카본림은 T700, T800, 그리고 T1000 UD 카본섬유와 우주항공과 모토스포츠에서 보다 보편적으로 사용되는 high-modulus Mitsubishi PyrofilHR4012M를 결합하여 제작됩니다. 이러한 카본복합사용은 측면과 사이드월 강성을 올려주어 림의 내구성과 변형성의 손해없이 무게감량을 가능하게 해줍니다. 유광 마감은 먼지들이 덧붙는 것을 줄여주어 림 표면의 드래그를 최소화해줍니다.
• TI_UD VONOA CARBON SPOKES (AERO DRAG REDUCTION SPOKES): 휠의 윗부분은 자전거의 속도의 2배로 포크 사이를 지나갑니다. 따라서 작은 디자인적인 특징들을 적용함으로써 많은 공기역학적 이득을 얻어낼 수 있습니다. 이에 슬림한 전면 형상을 스포크에 적용하여 공기역학 효율성을 향상시켰습니다.  Titanium Ti6-4AL-4V 소재를 스포크 끝단 하드웨어에 적용하여 무게를 현격하게 낮게 유지하면서 강성과 부식저항성을 유지하였습니다.
• HIDDEN SPOKE NIPPLES: 니플을 림 내부로 숨겨서 공기역학 드래그와 회전 드래그를 추가적으로 감소시켰습니다.
• LIMITLESS AERO MAXIMIZED FRONT RIM (FAST & STABLE RIM PROFILE): HUNT patented Limitless Width Aero Technology를 적용하여 휠의 성능을 감소시키지 않는 무게 수준을 유지하면서 광폭과 높이를 가지고 클래스를 선도하는 공기역학과 측풍 핸들링 성능을 확보할 수 있었습니다. 따라서 높은 림의 휠에서 얻을 수 있는 속도 유지 성능과 보다 낮은 림의 휠에서 얻을 수 있는 안정적인 감각도 동시에 얻을 수 있게 되었습니다.
• CHASE SLC HUB: Hunt Chase SLC hubset은 Hunt Limitless Road와 Gravel 휠셋에서 사용되며 레이스에서 우승한 48T DBL ratchet system에서 진화한 프리미엄 허브셋트로 허브세트 무게가 놀라운 수준으로 289그램이며 더 높은 등급의 7075 알루미늄 합금을 적용하여 무게 감량을 할 수 있었다. 250Nm 토크에서 100,000 사이클 이상을 견뎌 탁월한 신뢰성을 실현하여 지속적인 강한 스프린트가 가능하다.
• CERAMIC SPEED BEARING OPTION: HUNT는 CeramicSpeed와 파트너를 통해 독점적으로 아직 발매되지 않은 베어링을 적용하여 휠셋의 성능과 내구성을 최적의 균형을 제공하도록 하였다. 덴마크에서 수제작되는 베어링으로 세라믹 볼들은 스테인레스 스틸 베어링 레이스에 자리하며 업계 최고성능을 발휘한다. 본 베어링은 세라믹스피드로부터 평생보증을 제공한다.

SPECIFICATIONS

CARBON RIMS:

• 전륜 58mm 높이, 34.5mm 외부 림폭
• 후륜 55mm 높이, 30mm 외부 림폭
• 전후륜 Hooked 23mm 내부 림폭
• 28-50mm 튜브리스 및 클린처 타이어 장착 사용 가능
• 28-30mm 타이어 공기역학 성능 최적
• 독특한 카본섬유 적층기술 적용 (T700, T800, T1000, High Modulus Pyrofil HR4012M 혼용)

CARBON SPOKES:

• Ti_UD VONOA 카본 스포크 (스포크 무게 1그램 강량: 1.7 gram / 인장강도 100kgf 향상: 400kgf)
• 전륜 15개 스포크, 2 cross 로터 사이드, radial 드라이브 사이드
• 후륜 18개 스포크, 1 cross 로터 사이드, 2 cross 드라이브 사이드
• 2:1 lacing pattern 스포크 체결
• Titanium Ti6-4AL-4V 카본 스포크 허브 체결 끝단 하드웨어 적용 (경량과 부식방지)

NIPPLES:

• 나일론 삽입된 알루미늄 니플 적용 (Nyloc insert)
• 고정 부착형 카본 스포크와 달리 손쉽게 분리 및 재조립 가능 (Fully serviceable)
• 트루잉이 가능한 내부 니플 적용 (공기역학 상승)
• 블랙 아노다이즈 마감

FRONT HUB:

• 헌트 신규 개발 프리미엄 Chase SLC 허브 (250Nm 토크에서 100,000 사이클 이상 회전 내구성)
• 열처리된 7075-T6 알루미늄 합금 CNC 가공
• 허브 무게 90 gram
• 강직성 보강을 위한 7075-T6 알루미늄 합금 액슬 적용
• 한번 텐션처리하면 쉽게 자리는 조율되고 잡아주는 스포크 홀 적용 (keyed and captive spoke hole)
• 손쉬운 정비를 위한 밀면 끼워지는 엔드캡 적용 (push-fit endcaps)
• 사틴 건메탈 그레이 마감 (Satin gunmetal grey finish)

REAR HUB:

• 헌트 신규 개발 프리미엄 Chase SLC 허브 (250Nm 토크에서 100,000 사이클 이상 회전 내구성)
• 열처리된 7075-T6 알루미늄 합금 CNC 가공
• 허브 무게 199 gram
• H_Ratchet DBL 48T drive system 적용 (2개의 부양형태의 48T 스타 라쳇 / 빠른 7.5° 체결 각도).
• 최대 수명 확보를 위한 아연도금 (Zinc-coat) 적용으로 100,000 cycles at 250Nm of torque 검증
• 한번 텐션처리하면 쉽게 자리는 조율되고 잡아주는 스포크 홀 적용 (keyed and captive spoke hole)
• 손쉬운 정비를 위한 밀면 끼워지는 엔드캡 적용 (push-fit endcaps)
• H_CERAMIK 코팅된 프리허브 바디 (카세트 찍힘 현상 방지)
• 사틴 건메탈 그레이 마감 (Satin gunmetal grey finish)

STAINLESS STEEL BEARINGS:

• 스테인레스 스틸 카트리지 베어링.
• TPI 제조 (1966년 설립된 대만의 대표적인 베어링회사)
• 라이딩 환경에서 최상의 체결과 오랜 베어링 수명을 위한 내부 공차 적용 (CN clearance)

CERAMICSPEED BEARINGS:

• 세라믹스피드 세라믹 볼과 신규 스테인레스 베어링 레이스 적용된 시판이전 적용한 신모델
• 커스텀 제작된 경량의 컨택트 실 적용 (light contact seals)
• 세라믹스피드에서 베어링 평생보증 제공

AXLE SIZES: 주문시 엔드캡 선택으로 원하는 액슬 대응 가능

• 전륜: 12x100mm 스루액슬 및 Quick Release 9x100mm
• 후륜: 12x142mm,  12x135mm, 10x135mm 스루액슬 및 Quick Release 9x135mm

TIRES:

• 최상의 공기역학 성능을 위해 28-30mm 타이어 추천 (28~50mm 타이어 안전하게 사용 가능)
• 낮은 무게와 그룸저항을 위해 튜브리스 타이어 추천, 클린처 타이어와 튜브에서도 탁월한 성능 발휘
• 최대 공기압은 아래 기준의 최대치를 절대 넘기지 마세요.

MAX RIDER WEIGHT: 모든 헌트 휠셋은 최대 라이더 뭄무게 확인을 위해 거친 코블스톤 로드 테스트를 거칩니다. 최대 허용 시스템 무게는 120 kg (부착물 포함)이며 만약 시스템 무게가 100kg을 넘는 경우 정기적으로 미케닉으로부터 점검받는 것을 추천합니다.

WHAT'S IN THE BOX

• HUNT 5AM Limitless Ti_UD 휠셋 (BlackShield tubeless tape 부착 제공)
• 액슬 어댑터 (전후륜 엔드캡) - 주문시 정확히 기재 필요
• 카세트 스페이서 (8/9/10 speed 및 XDR-XD 장착용)
• 튜브리스 밸브 세트 (전륜 80mm, 후륜 60mm) / 밸브 코어 리무버
• 맞춤 색상의 로터 락링 세트
• HUNT 패드처리된 휠 가방 세트
• 휠 빌더의 싸인이 적힌 품질 관리 카드

보증 기간: 3 YEARS (Stainless Bearing Model) / 4 YEARS (CeramicSpeed Bearing Model)

첫 구매가에게 과실까지 평생 무상 수리해주는 서비스 H_CARE (Free Lifetime Crash Replacement)

원산지: DESIGNED IN THE UK / MADE IN TAIWAN

HUNT 5AM LIMITLESS TI_UD CARBON SPOKE WHEELSET

The Fastest All-Round Road Racing Wheel System on the Planet

FD 58 X RD 55 / FW 35 X RW 30 / INT W 23 / 1,212 GRAM / HOOKED RIM / H_CARE

PRO REVIEW

“Wider is smoother, smoother is more comfortable and faster. It’s a no-brainer. In an ideal world, there isn’t a sacrifice of weight for speed, and in that pursuit, these wheels are uncompromising. Lighter, wider, faster, quicker.”  Ama Nsek. 3x US National Champion.

THE PURPOSE

Engineered for the demands of modern racing, the 5AM Limitless delivers a level of all-round speed beyond any wheel currently raced in the pro peloton, setting a new benchmark for outright performance on fast and rolling terrain at the highest level of the sport. Drawing on ten years of wheel development, materials innovation and an evolving process of aerodynamic and real-world testing, the 5AM Limitless was created using a complete system approach to performance. Each component of the wheel system was engineered, vetted and validated through HUNT’s 5-Stage Aero Development process, to make riders faster in actual racing conditions, not just on paper.

TECHNOLOGY

Designed by HUNT’s in-house engineering team, the 5AM Limitless represents the latest evolution of our rider-first approach to wheel design. Combining years of aerodynamic learning with new testing protocols, designed to understand how wheels perform in the real world, with a rider on the bike. Rather than relying on a single testing method, HUNT leverages a 5-Stage Aero Development process, where each stage answers different questions and builds a complete picture of performance. Through this layered development process and patented Limitless Width Aero Technology, performance is maximised to achieve the optimal balance between aerodynamics and weight, delivering the fastest wheel system available under 60mm.

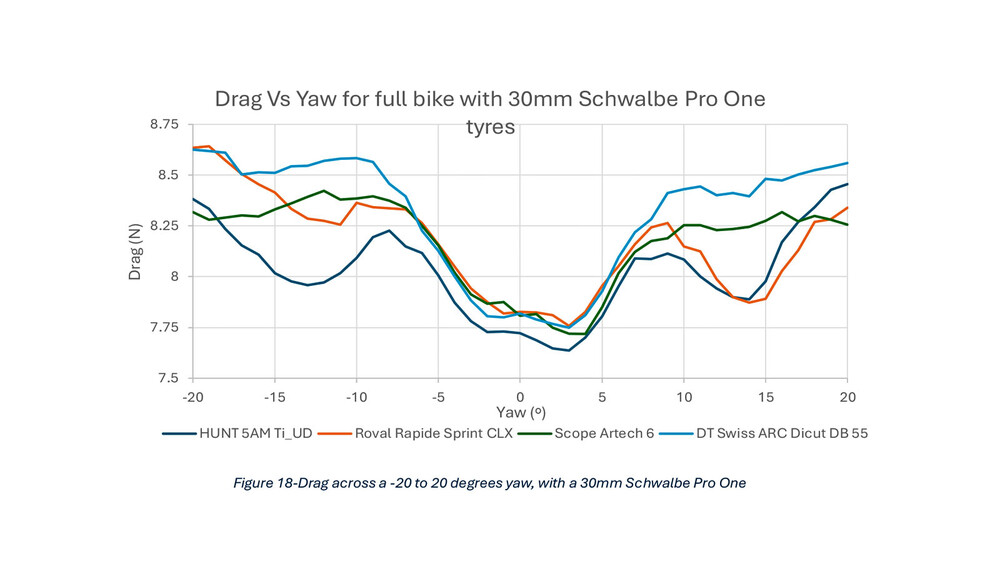

The front wheel runs in clean air, offering the greatest opportunity to reduce drag. By increasing rim depth and width, while minimising rotational drag through reduced spoke count, hidden spoke nipples and low profile hub design, we maximise aerodynamic efficiency where it matters most without compromising crosswind stability.

The rear wheel encounters turbulent airflow, downstream of the front wheel, frame, and rider movement, making rear wheel aerodynamic gains less important in the context of the complete system. Rear wheel efficiency is achieved by reducing weight and maximising power transfer. A shallower, narrower rim paired with additional spokes delivers enhanced responsiveness and efficient transmission of every watt to the road.

R&D WHITE PAPER

https://cdn.shopify.com/s/files/1/0686/6341/files/5AM_UD_White_Paper.pdf?v=1773917879

FEATURES

• ADVANCED CARBON STRUCTURE: 5AM Limitless rims are made using a blend of T700, T800, and T1000 UD carbon fibres, with high-modulus Mitsubishi PyrofilHR4012M - a material more common in aerospace, aviation and motorsport applications. This blend offers lateral and sidewall strength, enabling low weight without compromising durability or trueness. The high gloss finish resists dirt build up and helps minimise aerodynamic skin drag.
• TI_UD VONOA CARBON SPOKES (AERO DRAG REDUCTION SPOKES): The top of the wheel moves through the fork at twice the speed of the bike, meaning small design features add up to large aero gains. We have combined a slim frontal profile with elongated bladed shape for improved aerodynamic efficiency. Titanium Ti6-4AL-4V end hardware keeps weight exceptionally low, while maintaining strength and resistance to corrosion.
• HIDDEN SPOKE NIPPLES: Internal spoke nipples further reduce aerodynamic and rotational drag across the wheel system.
• LIMITLESS AERO MAXIMIZED FRONT RIM (FAST & STABLE RIM PROFILE): HUNT patented Limitless Width Aero Technology enables us to build a rim that possesses wide, blunt dimensions and class-leading aerodynamic and side wind handling characteristics, whilst maintaining a weight that won’t detract from the all-round performance of the wheelset. What does that mean on the road? The wheel carries speed like a deeper wheel, with the stable feel of a shallower wheel.
• CHASE SLC HUB: The Chase SLC hubset is our premium hubset that has evolved from the race winning 48T DBL ratchet system, developed for our Limitless Road and Gravel Range. Coming in at an astonishing 289g for the pair, a reduction in weight found from the utilisation of higher grade 7075 alloy. This has been tested to withstand over 100,000 cycles at 250Nm of torque, providing exceptional reliability, sprint after sprint.
• CERAMIC SPEED BEARING OPTION: HUNT have partnered with CeramicSpeed to exclusively bring a yet-to-be-released wheel bearing offering the optimal balance between performance and durability to the wheelset. Hand-built in Denmark, these bearings feature a ceramic ball with stainless steel bearing race for industry-leading performance. Covered by CeramicSpeed's lifetime warranty.

SPECIFICATIONS

CARBON RIMS:

• 58mm deep front rim profile with a 34.5mm external width.
• 55mm deep rear profile with a 30mm external width.
• Hooked 23mm internal profile.
• Compatible tyres ranging from 28-50mm to be fitted including tubeless or clincher tyres in line with ETRTO guidelines.
• Aerodynamically optimised for a 28-30mm tyre.
• Unique carbon fibre layup strategy, comprised of T700, T800, T1000 and a High Modulus Pyrofil HR4012M carbon.

CARBON SPOKES:

• Ti_UD VONOA carbon spokes.
• 15 front spokes, 2 cross on the rotor side and radial on the drive side.
• 18 rear spokes, 2 cross on the drive side, 1 cross on the rotor side.
• Spokes built in a 2:1 lacing pattern.
• Titanium Ti6-4AL-4V spoke end hardware.
• Tuned carbon spoke gauges each side to match 2:1 spoke pattern.

NIPPLES:

• Aluminium nipple, with a Nyloc insert.
• Fully serviceable, unlike bonded carbon spoke systems.
• Internal nipple for truing.
• Black anodised finish.

FRONT HUB:

• Chase SLC front hub.
• CNC machined from 7075-T6 heat-treated aluminium.
• Hub weight of 90g.
• 7075-T6 aluminium alloy axle to increase stiffness.
• Keyed and captive spoke holes lock spokes into place once tensioned.
• Push-fit endcaps for easy serviceability.
• Satin gunmetal grey finish.

REAR HUB:

• Chase SLC rear hub.
• CNC machined from 7075-T6 heat-treated aluminium.
• Hub weight of 199g.
• H_Ratchet DBL 48T drive system, features two floating Star Ratchet discs with 48 teeth, to offer a fast 7.5° of engagement.
• Zinc-coated to maximise longevity, tested to 100,000 cycles at 250Nm of torque.
• Keyed and captive spoke holes lock spokes into place once tensioned.
• Push-fit endcaps for easy serviceability.
• H_CERAMIK coated alloy freehub body.
• Satin gunmetal grey finish.

STAINLESS STEEL BEARINGS:

• Stainless steel cartridge bearings.
• Manufactured by TPI.
• CN clearance to provide the best fitment possible and long bearing life under cycling conditions.

CERAMICSPEED BEARINGS:

• Ceramic ball bearings and a new stainless steel bearing race.
• Custom-made light contact seals.
• Covered by a lifetime warranty.

AXLE SIZES:

• Front: 12x100mm Thru-Axle, Quick Release 9x100mm.
• Rear: 12x142mm Thru-Axle, 12x135mm Thru-Axle, 10x135mm Thru-Axle, Quick Release 9x135mm.

TIRES:

• HUNT recommends a 28-30mm tyre for best performance, tyre widths between 28mm and 50mm are also safe to use.
• Tubeless-ready for lower weight and rolling resistance. Also designed to work excellently with standard clincher tyres and inner tubes.

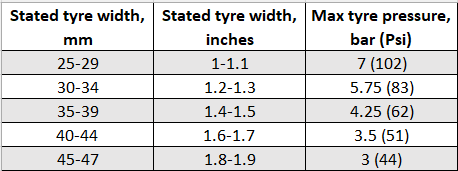

• You must not exceed the maximum tyre pressure limits set out in the table below or the maximum limit set by your tyre manufacturer if this is lower.

MAX RIDER WEIGHT: All HUNT wheels models have to pass our harsh cobbled-rolling-road tests for rider weight limits, please see here for more details. Max system weight 120 kg (system weight – total weight of fully kitted up rider, bike and luggage). If the system is over 100 kg then an experienced bike mechanic should check the wheel regularly.

WHAT'S IN THE BOX

• HUNT BlackShield tubeless tape fitted to wheels.
• The axle adapters needed for your bike, just fill in the simple form shown after order completion. The form is also included in your order confirmation page.
• Cassette spacer for 8/9/10 speed and XDR-XD compatibility.
• Tyre insert compatible tubeless valves with valve core removal endcap. 80mm front, 60mm rear.
• Colour-matched brake disc rotor lockrings, cassette tool fitment.
• Pair of HUNT padded wheel bags.
• Quality control card signed by your wheel builder.

WARRANTY: 3 YEARS (Stainless Steel Bearings) / 4 YEARS (CeramicSpeed Bearings)

H_CARE (Free Lifetime Crash Replacement) for the First Owners

DESIGNED IN THE UK / MADE IN TAIWAN
